Компоновка бурового снаряда

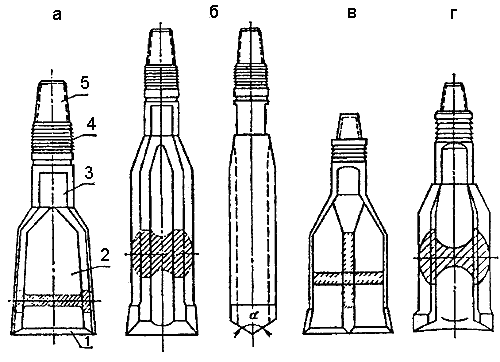

Породоразрушающим инструментом служат долота следующих типов
(рис.6.11):
а- двутавровые (для бурения мягких и средней твердости пород);
б - зубильные тяжелые (для бурения твердых пород);
в - крестовые (для бурения твердых трещиноватых пород, в которых гааклинивает плоские долота, а также валунных отложений);
г - овальные (для срезания выступов на стенках скважины и округления (скважины).

Рис. 6.11. Долота для ударно-канатного бурения:
1 - лезвие; 2 - лопасть; 3 - шейка; 4 - резьба; 5 - резьбовая головка

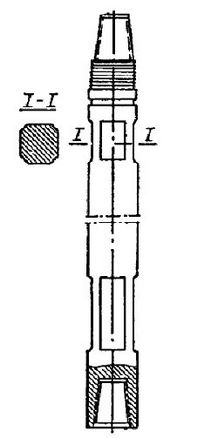

Ударная штанга (рис. 6.12) предназначена для увеличения массы бурового снаряда с целью получения более эффективных ударов о породу
забоя и для сохранения вертикальности ствола скважины.

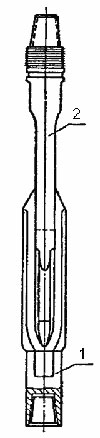

Раздвижная штанга (рис. 6.13) служит для выбивания долота из забоя, (особенно при бурении вязких пород. Она состоит из двух линенных  звеньев, двигающихся одно в другом подобно звеньям цепи.


 Рис. 6.12. Ударная штанга.                       Рис. 6.13. Раздвижная штанга:
                                                                         1 - нижнее звено; 2 - верхнее звено
