Погружные электрические насосы типа ЭЦВ

Погружные электрические насосы типа ЭЦВ широко используют при гидрогеологических и эксплуатационных откачках. Схема установки насоса в скважину приведена на рис. 921.

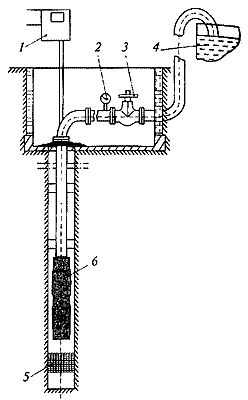

Рис.9. 21. Установка погружного  центробежного насоса:
1 - станция управления и защиты; 2 - манометр; 3 - задвижка; 4 - накопительная ёмкость; 5 - фильтр; 6 - ЭЦВ.

Насосы этого типа более экономичны, чем эрлифтные и водоструйные водоподъемники. Они имеют более высокий КПД и предназначены для подъема воды с температурой не более 25 °С и содержанием механических примесей до 0,01 % от массы перекачиваемой воды.

Насосы этого типа в зависимости от конструкции и диаметра позволяют производить откачку с подачей от 4 до 700 м3/ч и напором до 400 м и  более. Диаметр насосов составляет от 90 до 425. мм. Например, насос ЭЦВ6-10-140 развивает соответственно подачу 10 м3/ч и напор140 м, насос ЭЦВ10-120-60-120 м3/ч и 60 м и т.д.

Электрические насосы типа ЭЦВ крайне чувствительны к примесям, содержащимся в воде, поэтому их установку производят только в тех случаях, когда предварительно скважины была прокачана эрлифтом с большим дебитом, чем подача насоса, на 30-40%.

Погружные центробежные насосы типа ЭЦВ спускают под воду глубже динамического уровня. Электрический двигатель приводят в действие от сети через кабель. Электрический двигатель выпускают в «мокром» исполнении, т. е. двигатель стационарно работает в водной среде. При снижении динамического уровня воды ниже его установки происходит перегрев обмоток двигателя и он выходит из строя. Поэтому насосы снабжают специальными электрическими датчиками, которые автоматически отключают насос при критическом снижении динамического уровня. Удовлетворительные условия охлаждения электрического двигателя соблюдаются, если между кожухом двигателя и обсадной трубой, в которой он установлен, вода движется с достаточной скоростью. Поэтому каждый типоразмер ЭЦВ устанавливают в соответствующий диаметр обсадной колонны. Например, насос ЭЦВ-4 устанавливают  в обсадную колонну 146 (140) мм, насосы ЭЦВ-6, ЭЦВ - 8, ЭЦВ-10, ЭЦВ-12, ЭЦВ-14 —соответственно в обсадные колонны диаметром  168, 219, 273, 325, 426 мм.

Для временных (пробных) откачек штанговые поршневые насосы применяют с приводом от специальных лебедок или от ударно-канатных станков. Диаметры цилиндров колеблются от 60 до 150 мм.

Производительность достигает 10 м3/ч, а напор — до 90 м. Применяют поршневые насосы одинарного и двойного действия. Недостатками поршневых насосов являются их низкие КПД и трудоемкость монтажно-демонтажных работ.

Разработаны погружны эклектические  насосы  нового поколения—роторно-вихревые.  В отличие от насосов типа ЭЦВ — это насосы объемного действия, имею шие больший КПД (до 50 %), меньшую металлоемкость, более высокие напоры и т. д.

При сооружении разведочных и эксплуатационных скважин на приусадебных участках используют портативные насосы типа «Малыш», развивающие невысокий напор и имеющие малую производительность. Насосы спускают в скважину на гибком шланге-кабеле Электрический кабель питает энергией двигатель, по шлангу подается вода на поверхность.

Характеристики электрических погружных насосов типа ЭЦВ

Характеристики электрических погружных насосов типа ЭЦВ приведены на рис. 9.22.
