Блок привода бурового насоса НБ 32

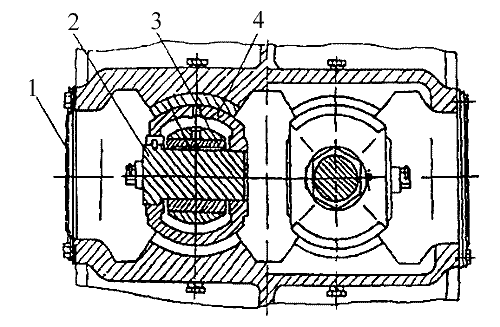

Рисунок 3. Блок привода. Разрез по крейцкопфам

Рис. 3 Блок привода. Разрез по крейцкопфам
1 - крышка; 2 - палец крейцкопфа; 3 - втулка бронзовая; 4 - корпус крейцкопфа

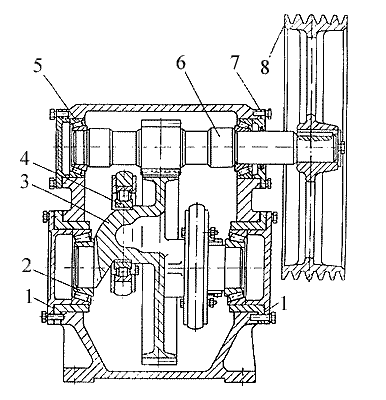

Рисунок 4 Блок привода. Разрез по валам

Рис. 4.  Блок привода. Разрез по валам.
1- прокладка; 2 - подшипник 7520; 3 - вал эксцентриковый с шестернёй; 4 - подшипник 2226; 5 - подшипник 7516; 6 - вал трансмиссионный; 7 - прокладка; 8 - шкив
