Технические средства для шнекового бурения

Буровой инструмент для шнекового бурения

В шнековом бурении определяющую роль играет буровой инструмент, от которого и произошло название вида бурения. В практике шнекового бурения выделено три разновидности и соответственно три компоновки бурового технологического инструмента:

  • бескерновое шнековое бурение осуществляют долотом и колонной обычных шнеков;
  • шнеко-колонковое бурение  ведут с использованием магазинного шнека с коронкой и колонны обычных шнеков;
  • бурение колонной полых шнеков с использованием съемного керноприемника или съемного долота.

При бурении в мягких и рыхлых породах применяют двух- и трехлопастные долота режущего типа со спиральными или плоскими лезвиями, армированными твердым сплавом. Для пород средней твердости, где нужна более высокая износостойкость, применяют долота округленного профиля со значительно большей насыщенностью твердым сплавом. Основные виды шнековых долот приведены на рис. 8.27.

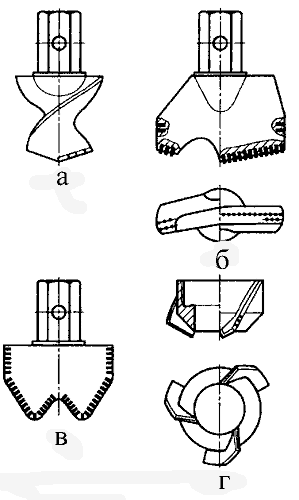

Рис. 8.27.  Породоразрушающий инструмент для шнекового бурения:
а — спиральное лолото для рыхлых пород; б — долото для плотных пород 1 ДРШ-М; в — долото для слабых скальных пород (угля); г — коронка для магазинного шнека

При шнекоколонковом бурении и бурении полыми шнеками породоразрушающий инструмент представлен специальными шнековыми коронками, разрушающими породу по кольцевому забою режущими лопастями. Обычно коронки имеют от 3 до 6 лопастей, армированных твердым сплавом, с гладкой или ступенчатой режущей поверхностью (см. рис.   8.27, г).

Буровые шнеки

Основой  бурового  инструмента для  шнекового бурения служат буровые  шнеки составляющие колонну с непрерывной спиральной ребордой от полота или коронки на забое до поверхности. В зависимости от разновидности бурения применяют три основных вида шнеков: обычные, в том числе и утяжеленные, магазинные и полые. Наиболее часто применяют обычные буровые шнеки.

Буровые установки, применяеные для шнекового бурения

Для шнекового бурения используют станки (установки) с подвижным вращателем, поскольку конструкция шнеков исключает использование станков шпиндельного и роторного типов. Станок должен осуществлять вращение шнеков с частотами от 1 до 5 сˉ1 развивать значительный крутящий момент, обеспечивать осевое перемещение шнеков с ходом подачи не менее длины шнеков (1—3 м) и регулирование осевой нагрузки как вниз дополнительно к весу шнеков, так и вверх — бурение с разгрузкой. Учитывая высокие скорости бурения, следовательно, минимальные затраты времени на сооружение скважины, станки шнекового бурения должны обладать высокой транспортабельностью.  Практически для  шнекового  бурения  применяют переносные или самоходные буровые установки (табл. 8.11).
