Геодезические работы при сооружении фундамента

Особенности геодезических работ при сооружении фундамента

Геодезические работы зависят от типа фундамента и глубины котлована. При неглубоком заложении фундамента вдоль верхней бровки котлована параллельно оси здания строят обноску, т. е. доски или металлические штанги укрепляют на столбах на высоте около 1 м, нивелиром обноску устанавливают строго горизонтально. Наиболее удобна сплошная обноска, но часто применяют створную обноску, состоящую из отдельных деревянных или металлических «строительных скамеек» (рис. 1.55). Каждая пара скамеек, установленных на противоположных сторонах здания, закрепляет на местности только одну строительную ось. Вместо скамеек можно использовать столбики, при этом требования к параллельности осям здания и горизонтальности те же, что и для сплошной обноски.

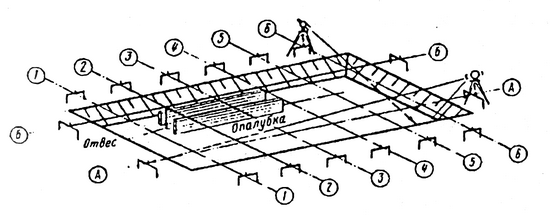

Рис. 1.55. Схема детальной разбивки фундамента

После сооружения обноски на нее теодолитом переносят основные оси. Используя основные оси в качестве исходных, строят на обноске все другие оси сооружения, для чего предварительно на специальном разбивочном чертеже показывают оси сооружения и расстояния между ними. Одну продольную и одну поперечную основные оси принимают за исходные, от них по противоположным сторонам обноски инварной лентой или стальной компарированной рулеткой откладывают согласно разбивочному чертежу проектные расстояния между осями. Контролем является совпадение сумм всех отложенных вдоль данной стороны здания проектных расстояний между осями с общей длиной. В результате на обноске обозначают все оси сооружения, образующие осевую разбивочную систему.

При глубоком заложении фундамента или сложной конфигурации обноску устанавливают в котловане вдоль его нижней бровки, при этом размеры котлована должны быть увеличены. Для фундамента из монолитного железобетона на дне котлована, имеющем отметку, сооружают опалубку, в которую устанавливают арматуру и заполняют бетоном. Положение опалубки в котловане определяют от соответствующих строительных осей, для чего строительные оси на местности обозначают тонкой стальной проволокой или леской, натянутой между метками противоположных сторон обноски. Нитяным отвесом оси проектируют на дно котлована и от них откладывают проектные расстояния до бортов опалубки. На опалубку переносят проектную отметку верха фундамента, вертикальность бортов опалубки контролируют отвесом.

Сборные фундаменты из готовых блоков обычно устанавливают без обноски. Выровняв с помощью нивелира основание, теодолитом устанавливают места угловых фундаментных блоков и блоков на пересечениях осей и в промежутках между ними не реже чем через 15-20 м. На верхнюю поверхность установленных блоков переносят и маркируют строительные оси, для контроля измеряют расстояния между ними. Через метки на крайних блоках натягивают струну или леску и откладывают вдоль полученных линий проектные расстояния между рядовыми блоками. Чтобы натянутая струна не мешала укладке блоков, ее смещают параллельно оси на нужное расстояние.

Для свайных фундаментов место забивки каждой сваи определяют промером вдоль оси фундамента (если сваи расположены рядами). Местоположение свай, расположенных вне оси фундамента, определяют методом перпендикуляров. Предварительно строительные оси проектируют в котлован и закрепляют колышками или на строительных скамейках. После забивки свай на них нивелиром выносят отметки, по которым затем оголовки свай срезают. Для обеспечения равномерной нагрузки на сваи на их оголовках из монолитного железобетона сооружают опорную плиту — ростверк, для чего от осей фундамента разбивают и строят опалубку. Проектную отметку верха ростверка выносят на опалубку от ближайших реперов. После бетонирования горизонтальность поверхности фундамента проверяют нивелиром.

Плановую съемку фундамента обычно выполняют методом перпендикуляров от строительных осей, которые предварительно выносят на верх фундамента. Более тщательно контролируют плановое и высотное положения анкерных болтов и других закладных деталей, различных выступов, проемов и т. п. По результатам исполнительной съемки составляют исполнительную схему, являющуюся основанием для приемки фундамента и выдачи разрешения на дальнейшие строительные работы.
