Геодезические работы при строительстве и эксплуатации подземных коммуникаций

Последовательность геодезических работ

К подземным коммуникациям относят:

  • трубопроводы — сети водопровода, канализации, газоснабжения, теплофикации, водотока и другие сооружения для транспортирования различного содержимого по трубам;
  • кабельные сети, передающие электроэнергию, которые различают по напряжению и назначению;
  • коллекторы — подземные сооружения сечением от 1,8 до 3,0 м2, в них прокладывают трубопроводы и кабели различного назначения.

Наиболее часто при прокладке подземных сетей используют открытый способ, когда коммуникации укладывают в траншеях. Геодезические разбивочные работы заключаются в выносе на местность оси трассы, центров колодцев, углов поворота и др.

На вынос трассы выдают специальное техническое задание. Основным документом является разбивочный чертеж, на котором кроме оси трассы и основных ее характеристик (углов, расстояний) показывают пункты геодезических опорных сетей, красные линии и стабильные долговременные элементы ситуации, используемые для нахождения на местности проектного положения трассы. Начало и конец трассы, углы поворота и точки врезки привязывают к трем и более опорным точкам (рис. 1.58), при этом расстояния не должны превышать длины мерного прибора.

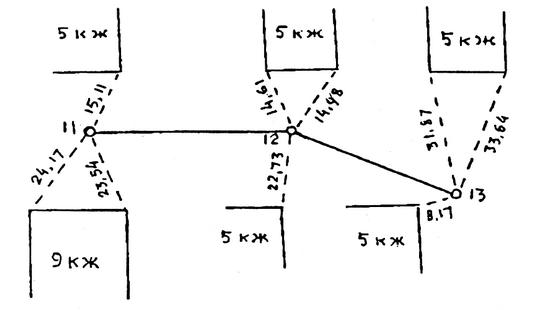

Рис. 1.58. Фрагмент разбивочного чертежа для выноса в натуру трассы трубопровода

Исходным дпя составления разбивочного чертежа является крупномасштабный план местности с нанесенным на него проектом трассы. Если коммуникация проходит по незастроенной местности с малым количеством надежных контуров, то для определения на местности проектного положения трассы прокладывают теодолитный ход.

Вынос трассы в натуру предусматривает определение на местности начала и конца трассы, поворотных точек, колодцев и других объектов. Для определения начала и конца трассы используют метод перпендикуляров vr линейных засечек, исходными пунктами служат стабильные и четко определяемые на плане и местности точки. Вынесенные на местность элементы трассы закрепляют временными знаками.

На территории с небольшим количеством контуров для выноса трассы в натуру прокладывают теодолитный ход, его вершины нужно выбирать ближе к ожидаемым углам поворота трассы. Горизонтальные расстояния между вершинами вынесенной трассы измеряют мерными приборами и результаты сравнивают с проектными значениями. Разности не должны превышать установленных допусков, при недопустимых расхождениях следует выяснить их причину и при необходимости разбивку переделать. При допустимых расхождениях приступают к разбивке колодцев, для чего, задав теодолитом ствбр прямолинейного участка, мерным прибором откладывают соответствующие проектные расстояния. При разбивке санитарно-технических коммуникаций допускаются продольные сдвиги до 0,3-0,5 м, к поперечным сдвигам предъявляют более жесткие требования, так как они приводят к нарушению прямолинейности трассы, что осложняет укладку труб.

Углы поворота трассы на местности закрепляют методом пересечения створов. Для получения створа тонкую проволоку или леску натягивают так, чтобы она проходила над точкой поворота трассы, и закрепляют створными знаками за пределами полосы земляных работ. При земляных работах колышек в вершине трассы будет уничтожен, и его положение находят на пересечении восстановленных створов. Наиболее благоприятным углом пересечения створов является прямой, в любом случае угол между створами не должет быть меньше 60°.

Детальную разбивку траншеи и укладку труб выполняют с помощью обноски (рис. 1.59), установленной поперек траншеи на высоте 0,4-0,8 м.

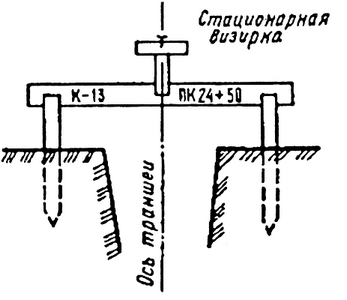

Рис. 1.59. Обноска при разбивке траншеи

Обноски устанавливают вдоль трассы над каждым колодцем, но не реже чём через 50-100 м. С помощью теодолита, установленного (центрированного) над створной точкой, продольную ось трассы переносят на Т-образную визирку обноски. По высоте визирку устанавливают нивелиром, в итоге линия,

Стационарная визирка проходящая через верх всех визирок, должна быть параллельна оси трассы. Кроме продольной оси на обноске закрепляют дополнительные оси, например оси бровки траншеи, ширину дна и т. п.

Детальную разбивку траншеи выполняют для производства земляных работ через 10-20 м на местности колышками отмечают ось и бровки траншеи, для чего между осевыми метками на визирках смежных обносок натягивают струну и отвесом, закрепленным на струне, проектируют положение оси на землю и закрепляют колышком, от которого по обе стороны рулеткой откладывают половину ширины траншеи. Глубину выемки грунта из траншеи определяют переносной ходовой визиркой, ее длина равна высоте стационарных визирок над проектной отметкой дна траншеи. Если верх ходовой визирки установить на прямой, соединяющей верх стационарных визирок, то ее основание будет совпадать с проектной отметкой дна траншеи.

Чтобы не повредить основание траншеи, на которое будут укладывать трубы, экскаватор не должен вынимать грунт до проектной отметки, последние несколько сантиметров грунта из траншеи вынимают вручную, уровень дна контролируют по ходовой визирке.

После зачистки дна траншеи выполняют разбивку колодцев. Центры угловых колодцев определяют путем пересечения осей смежных прямолинейных участков трассы, отмеченных струнами, натянутыми между осевыми метками стационарных меток. Точку пересечения струн отвесом проектируют на дно траншеи, в этой точке забивают штырь-маяк, головку которого выносят на проектную отметку от ближайшего репера нивелиром. Штырь-маяк отмечает Центр колодца и отметку дна его лотка. Укладку труб выполняют обычно после установки колодцев.

Самотечные трубопроводы большого диаметра обычно имеют небольшие уклоны (0,0005-0,005). Для выноса таких уклонов в натуру с ошибкой менее 10% проектные отметки дна лотка трубопровода (дна трубы) нужно определять с ошибкой не более нескольких миллиметров, что можно обеспечить геометрическим нивелированием установленных через 5-10 м на проектных отметках штырей-маяков или колышков с шурупами, ввинченными в торцы. Высоту головки шурупа можно изменять ввинчиванием или вывинчиванием его из торца колышка. До уровня, отмеченного в траншее штырями-маяками или головками шурупов, укладывают бетон, на бетонную поверхность укладывают трубы. Перед засыпкой траншеи трубопровода выполняют его исполнительную съемку.
