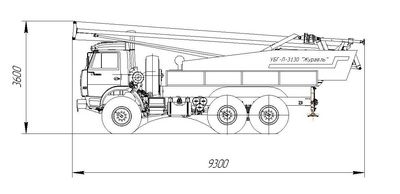

Буровая установка УБГ- Л-3130 Журавль

Буровая установка легкой серии типа УБГ- Л-3130 «Журавль»

Буровая установка УБГ-Л-3130 «Журавль» предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для бурения скважин на воду, производства инженерно-геологических изысканий и других работ в условиях макроклиматического района.

Технические характеристики буровой установки


НАИМЕНОВАНИЕ ПАРАМЕТРОВ ВЕЛИЧИНА
ЭКСПЛУАТАЦИОННЫЕ
Диаметр бурения максимальный, мм.
   - начальный
   - конечный


394
170

Глубина бурения бурильными трубами 0 63,5 мм 200
Габаритные размеры, мм:
   - в рабочем положении:
   - в транспортном положении

9550 х 2500 х 9660
9460 х 2500 х 3600
Модель автомобильного шасси КАМАЗ-43114
Акт транспортного происшествия 6000
ВРАЩАТЕЛЬ
Тип подвижный, сдвижной с приводом от двух гидромоторов
Крутящий момент силы, Нм (давление жидкости, кгс/см2), максимальный 5500(270)
Частота вращения шпинделя, об/мин
   I диапазон
   II диапазон

0...115
0...230
МЕХАНИЗМ ПОДАЧИ
Тип рычажный с приводом от гидроцилиндра
Усилие подачи, кг,
   - вверх
   - вниз

5000
3000
Ход подачи, мм, не менее: 5000
Скорость подачи, м/сек, не менее
   - рабочий режим
   - ускоренный режим

0,11
0,52
МАЧТА
Тип Моноблочная с кронблоком
МАСЛОСТАНЦИЯ
Привод Дизель автомобиля, Евро-3, мощность (240 л.с.) 176 кВт
Мощность привода буровой установки, кВт, номинальная 125
Емкость гидробака, л 150
ЛЕБЕДКА
Привод от гидромотора
Грузоподъемность, кг 1000
Канатоемкость, м, не менее 60
Диаметр каната, мм 8

Комплектность буровой установки

  • Установка УБГ-ЛГ1-3130 «Журавль»- 1 шт.
  • Буровой насос НБ-32 - 1 шт.
  • Кассета с гидроприводом для буровых труб (200 мм)- 1 шт.
  • Руководство по эксплуатации- 1 экз.
  • Сертификат соответствия- 1 экз.

Перечень стандартных изделий импортного производства

  • редуктор планетарный для вращателя
  • гидрораспределительная аппаратура
  • РВД, фильтры, манометры
  • теплообменник
